旬邑钢波纹涵管 5米直径金属波纹管涵 现货即发
钢波纹涵管设计要求
(1)材料
钢波纹涵管的材料主要由钢波纹板和高强度螺栓连接组成，其中钢波纹板采用国内常用的A3或Q235-A热轧钢板，钢板的理化指标符合国际GB700的相关要求。
(2)板材的尺寸和厚度
根据多年的经验也是为了方便运输，为了方便钢板的加工制作、更为了结构的安装链接和提高钢板的制作精度，钢板的尺寸英满足不同管径的需求，形成系统性。热镀锌波纹钢板的厚度也会根据实际涵洞的填土高度、机构的跨度大小而变化，钢波纹管涵洞的干板厚度可选择2mm-12mm以满足不同客户的需求。
(3)板的波形
为了提高板的刚性，将板的横截面从平板加工成具有一定振幅的波形。根据板材的加工、装配和刚度要求，参照国内外同类产品的波形进行设计。
(4)钢波纹涵管螺栓设计要点
螺栓的选择
根据实际施工所需的预紧力，选择合适的高强度螺栓进行工程施工。
孔径大小、孔间距和余量值
根据预紧力的要求，可根据《钢结构高强螺栓连接的设计、施工及验收规程》中的高强度螺栓孔径匹配表选择合适孔径的螺栓，以满足工程施工的规范要求。

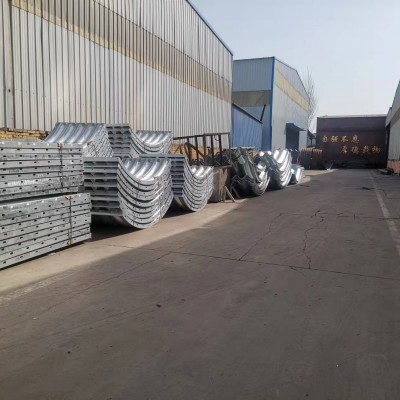

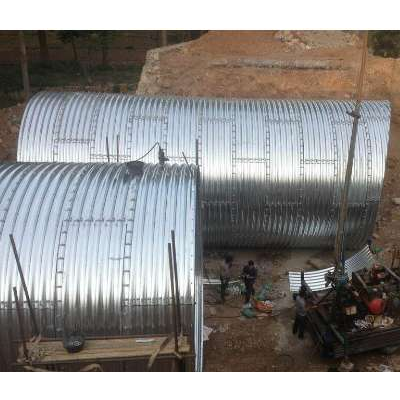

钢波纹管涵按安装方式分为整体式波纹管涵和分段式波纹管涵。纵向连接采用整体安装波纹管的螺栓，螺栓的剪切作用小，可以采用普通高强度螺栓。在逐件安装波纹管的设计过程中，力学计算的前提假设是波纹管沿周向均匀、连续、光滑，不考虑波纹管的搭接。但是，波纹管实际上是用高强度螺栓由瓦楞纸板制成的。由于设计和现场施工的矛盾，决定了其安装施工的关键是钢波纹板的周向连接和轴向连接的强度是否与整体波纹管的强度一致，不存在搭接。根据分段安装波纹管的受力特点和传力特点，结合钢结构施工相关技术规范，提出了分段安装波纹管螺栓的设计要点。
